Hohe Signalqualität trotz langer Leitung – Signalverstärkerkabel lösen USB-Anschlussproblem

Praktisch alle Modellbahn-Digitalzentralen sind mit einem USB-Anschluss ausgestattet, mit dem Sie das Gerät mit PC oder Notebook verbinden können. Falls die nötige Kabellänge hierfür 5 Meter überschreitet, sollten Sie ein USB-Repeaterkabel einsetzen, um Störungen und Fehlfunktionen zu vermeiden.

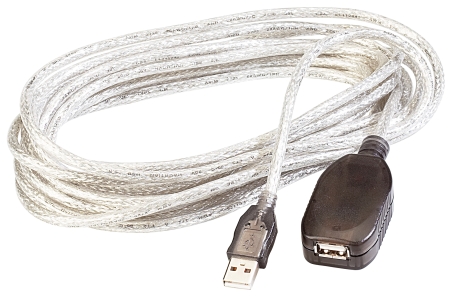

Mit einem USB-Signalverstärkerkabel (Repeater-Kabel) beugen Sie Störungen und Fehlfunktionen vor

Mit einem USB-Signalverstärkerkabel (Repeater-Kabel) beugen Sie Störungen und Fehlfunktionen vor

Der Trend bei der Verbindung der Modellbahn-Digitalzentrale mit einem PC oder Notebook geht klar zur USB-Schnittstelle anstatt des Einsatzes der klassischen, seriellen COM-Schnittstelle. Das ist auch dringend erforderlich, haben doch viele neue PCs/Notebooks gar keine COM-Schnittstelle mehr. Daher verfügen alle neu auf den Markt kommenden Digitalzentralen, unter anderem zum Beispiel Märklin Central Stations, ESU ECoS oder Viessmann Commander, über einen USB-Anschluss.

Je nach Aufbau und Standort kann ein einfaches USB-Kabel jedoch zu kurz für die Verbindung zum PC sein. Setzen Sie bei Verlängerungen von mehr als insgesamt 5 Metern keine passive USB-Verlängerungskabel ein, denn dabei verschlechtert sich die Signalqualität erheblich und Störungen sowie lange Laufzeiten für die Befehle können Folge im Betrieb sein.

Als Lösung bietet sich der Einsatz eines USB-Signalverstärkerkabels („Repeater-Kabel“) an. Mit diesen Kabeln bleibt die Signalqualität erhalten und Sie können Verlängerungen bis zu insgesamt ca. 20 Metern realisieren, indem Sie zwei Signalverstärkerkabel von je 10 Metern hintereinander schalten. Weitere Verlängerungen auf diesem Wege sind nicht zu empfehlen, da die Signalqualität unweigerlich schlechter wird und bei derart langen Kabelwegen auch Einstreuungen zunehmen.

Signalverstärkerkabel werden auch als „aktive USB-Kabel“ bezeichnet, benötigen aber trotzdem keine separate Spannungsversorgung, da der USB-Bus selbst spannungsführend (5 Volt) ist. Sie erhalten USB-Repeaterkabel im Elektronikhandel bzw. bei Online-Versendern.



USB-Repeaterkabel: Aktuelles Programm bei Amazon





Von: Rudolf Ring
