Montag 10. August 2015
MX821 – der neue ZIMO Servo-Decoder für 8 Servos

Mit dem MX821 stellt ZIMO einen neuen Servo-Decoder vor, der für Weichenantriebe oder als Signaldecoder auf digital gesteuerten DCC-Modellbahn-Anlagen eingesetzt wird.

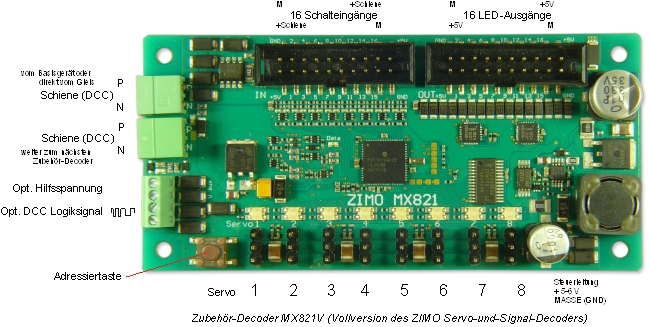

Mit dem neuen MX821 präsentiert ZIMO einen Servo-Decoder für 8 Servos, der ideal für Weichenantriebe und als Signaldecoder Anwendung bei der Digitalsteuerung einer Modellbahn-Anlage findet

Mit dem neuen MX821 präsentiert ZIMO einen Servo-Decoder für 8 Servos, der ideal für Weichenantriebe und als Signaldecoder Anwendung bei der Digitalsteuerung einer Modellbahn-Anlage findet

Primär handelt es sich beim neuen ZIMO MX821 um einen DCC Zubehör-Decoder für acht Servos, die wohl hauptsächlich als Weichenantriebe Verwendung finden. Zusätzlich und gleichzeitig  ist der MX821 ein Signaldecoder mit 16-LED Ausgängen, die nach Bedarf auf mehrere Signale (z.B. 8 zweibegriffige Signale oder zwei Signale mit jeweils 8 Lichtern) aufgeteilt werden.



Versorgung und Ansteuerung des Servo-Decoders

erfolgt üblicherweise über die Schiene, wo der Decoder angeschlossen ist, oder direkt von einem Schienenausgang der Digitalzentrale. Alternativ kann eine Hilfsspannung angeschlossen werden (vorzugsweise Gleichspannung aus eigenem Netzteil oder DC-Ausgang des ZIMO Basisgerätes MX10), sodass die Versorgung unabhängig von der „Schiene“ (die z.B. z.B. nach Kurzschluss ausfällt) gegeben ist. Falls von der Digitalzentrale her vorhanden (wie beim MX10), kann deren Booster-Ausgang angeschlossen werden, um auch ohne „Schiene“ Weichen schalten zu können.

Servo-Anschlüsse

Übliche 3-polige Stiftleisten zum Anschluss; Versorgungspin für Servo wahlweise mit 5V der 6V (durch CV definierbar), jedem Servo-Ausgang ist eine zweifarbige LED zugeordnet, welche die aktuelle Stellung anzeigt. Für jeden anzuschließenden Servo-Antrieb können die Endstellungen und die gewünschte Umlaufzeit eingestellt werden.

Schalteingänge

Schalteingänge können zur „Zwangsschaltung“ verwendet werden: hier angeschlossene Kontaktgleise bewirken das Schalten der Weiche in die gewünschte Richtung, z.B. um versehentliches „Aufschneiden“ einer Weiche zu verhindern. Natürlich können an diesen Pins auch normale Taster zum Weichenschalten verwendet werden.

Die LED-Ausgänge zum Anschluss von Relais für die Herzstück-Polarisierung, dies ist eine der Verwendungsmöglichkeiten der LED-Ausgänge, für jeden der acht Servos.

Die LED-Ausgänge zum Anschluss von Lichtsignalen, sofern nicht gebraucht für die Herzstück-Polarisierung, können hier mehrere Lichtsignale angeschlossen werden mit 16 Lichtern in Summe, die unabhängig von den Servo-Weichenantrieben über eigene DCC-Adressen geschaltet werden. Die Logik und Konfiguration dafür ist übrigens gleich wie jene der „Lichtausgänge“ der MX820-Zubehör-Decoder.

Update und „Synchron-Update“ für ZIMO Zubehör-Decoder MX820 und MX821

Wie in alle ZIMO Decoder, können in die Zubehör-Decoder neue Software-Versionen geladen werden. Dies geschieht mit Decoder-Update-Geräten bzw. Digitalzentralen mit Update-Funktion, insbesondere den ZIMO Decoder-Update-Geräten MXULF und den Basisgeräten (=Digitalzentralen) MX10.

Eine Besonderheit der ZIMO Zubehör-Decoder ist das „Synchron-Update“,  welches dem Umstand Rechnung trägt, dass Zubehör-Decoder meistens fix in der Anlage eingebaut sind und auch beim Update verbleiben sollen; d.h. es gibt keine Verbindung zu einem einzelnen Decoder, sondern nur zu allen parallel an der Schiene (Ringleitung) angeschlossenen, und die zu ladende Software kann nur gemeinsam an diese alle Decoder geschickt werden.

Zu diesem Zwecke wird das Decoder-Update-Gerät MXULFA anstelle der Digitalzentrale mit dem Gleis (Ringleitung) verbunden und die spezielle Prozedur für das Synchron-Software-Update ausgeführt. Fahrzeuge dürfen sich weiterhin auf der Anlage befinden. Der Update-Vorgang wird vom MXULFA aus gesteuert und kontrolliert.

  • Abmessungen: 105 x 50 x15 mm, 4 Befestigungslöcher
  • MX821V – Vollausbau – UVP 96,00 EUR
  • MX821S – Reduzierte Ausführung – UVP 66,00 EUR



Die „reduzierte Ausführung“ MX821S ist ebenso wie der MX821V ein vollwertiger 8-fach-Servo-Decoder; es fallen jedoch die 16 Schalteingänge und die 16 LED-Ausgänge weg.

Literaturempfehlungen

Signale auf Modellbahnanlagen: Voraussetzungen, Auswahl und Fahrbetrieb

Modellbahn - Signale und Betrieb: Wie man richtig rangiert, Züge bildet und nach Signalen fährt

Erste Hilfe Modellbahn Digital - Planung - Bau - Betrieb. Die besten Tipps für Einsteiger und Fortgeschrittene

MIBA-Report :Signale 2 - Signalbegriffe, Anordnung und Bauformen, Haupt- und Vorsignale, Signalverbindungen

Signale und Fahrleitungen auf Modellbahnanlagen

Modellbahn - Betrieb + Signale: Wie man richtig rangiert, Züge bildet und nach Signalen fährt

Von: Pressemeldung ZIMO
