Explosionszeichnung

Modellbahntechnik-Lexikon: Explosionszeichnung

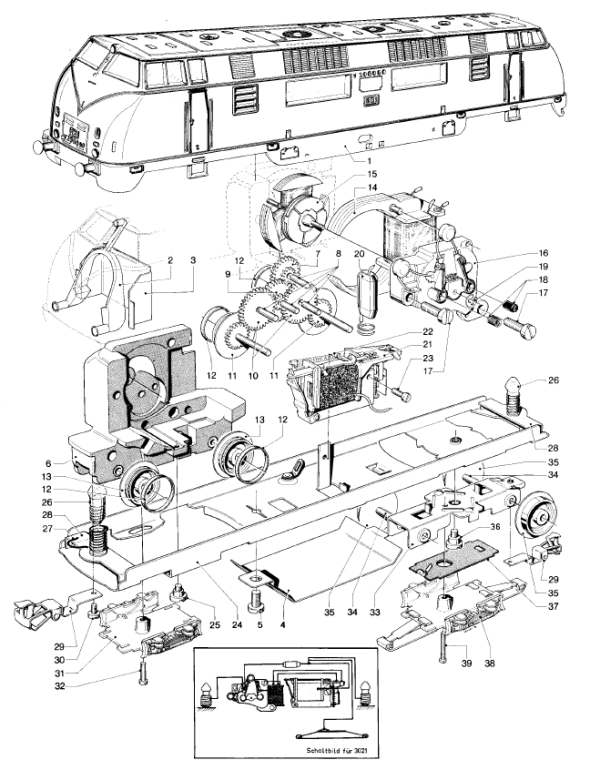

Einer der absoluten Klassiker im Märklin-Programm: Die V200 (ArtNr 3021) in der Explosionszeichnung

Viele Hersteller von Modellbahn-Triebfahrzeugen bieten eine Explosionszeichnung des Modells an. Darin sind alle Einzelteile und Bestellnummern des Artikels wie nach einer "Explosion" auseinandergezogen einzeln oder in Funktionsgruppen dargestellt.

Etliche Modellbahnhersteller legen dem Produkt gleich ab Werk ein Blatt mit einer Explosionszeichnung bei, um den Service zu erleichtern. In anderen Fällen werden die Explosionzeichnungen frei oder für die Mitglieder der Kundenclubs (z. B. bei Märklin/Trix) auf den entsprechenden Webseiten angeboten. Das Download-Format dieser Explosionszeichnungen ist in aller Regel PDF. Für das Öffnen der Dateien benötigen Sie ein spezielles Anzeigeprogramm, Quasi-Standard hierfür ist der Adobe Reader.
